欽天監講義之「渾天儀使用手冊」

前言：根據「渾天說」設計的渾天儀

渾天儀是基於古代「渾天說」宇宙觀所設計的精密觀測儀器，其功能相當於現代天文望遠鏡的「赤道儀」。中國最早的史書紀錄可追溯至西漢落下閎的發明。歷經千年的改良，渾天儀在北宋時期由蘇頌推升至最完備的形態。

然而，在達到結構頂峰後，天文學家發現過於複雜的環圈會產生許多觀測死角，因而開啟了「化繁為簡」的變革。到了元代，郭守敬將儀器精簡為兩組核心環圈，稱為「簡儀」。本文我們將以演進史上最頂尖的北宋蘇頌「水運儀象臺」為範例，詳述其構造與操作方法。

基本構造：3 層套環系統

傳統渾儀由外向內分為 3 層嵌套環系統，分別代表不同的座標基準：

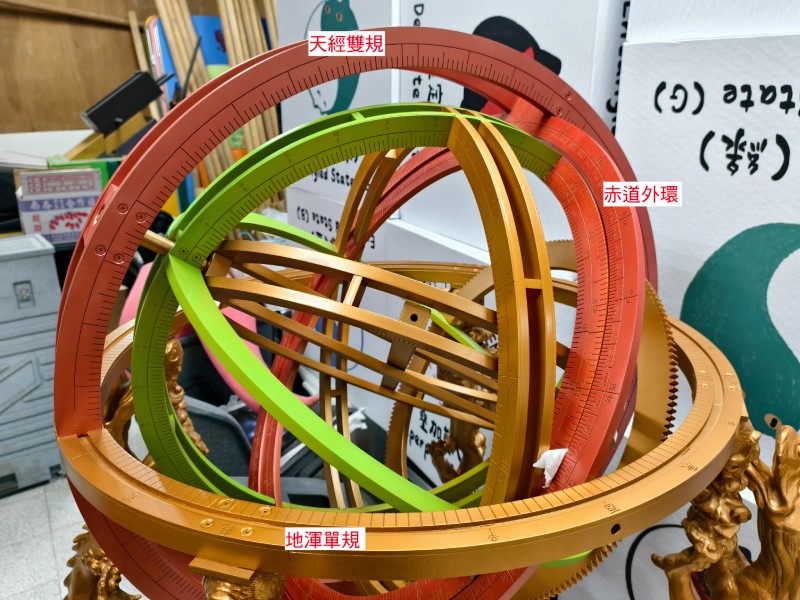

1. 六合儀（最外層：固定基準）

由 3 組環圈組成，固定於基座，確立觀測的絕對方位：

• 地平環（陰緯單規、地渾單規）：水平放置，定義地平線。
• 子午環（陽經雙規、天經雙規）：南北向垂直放置，確立子午線。
• 赤道外環（天常環）：與天球赤道平行，斜向跨越東西。

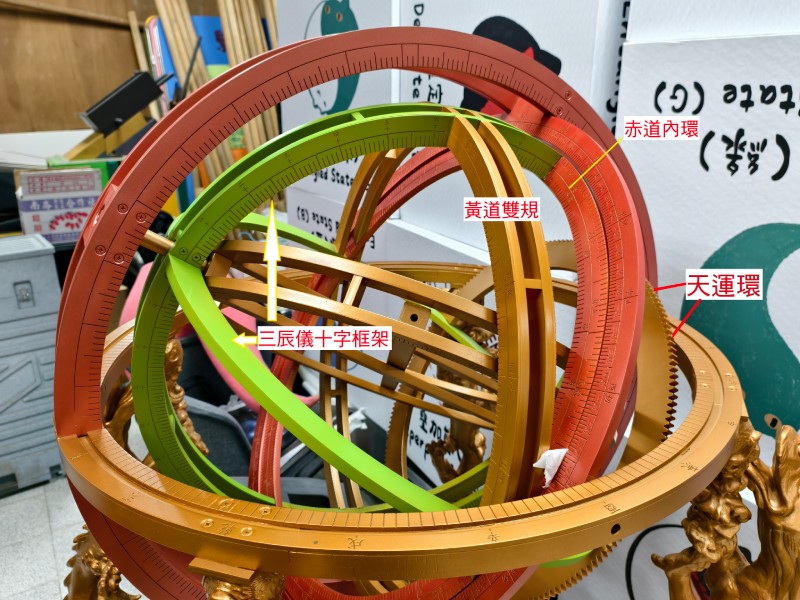

2. 三辰儀（中層：轉動基準）

此層模擬日月星辰隨天球轉動的軌跡，包含三組關鍵構造：

• 黃道環（雙規）：刻有太陽在星空中的每日位置。
• 赤道內環：以二十八宿的入宿度標註天體的赤經度（對應現代的經度）。
• 十字環框架：支撐整組環圈相互固定並同步旋轉，上面刻有對應於現代緯度的「去極度」。

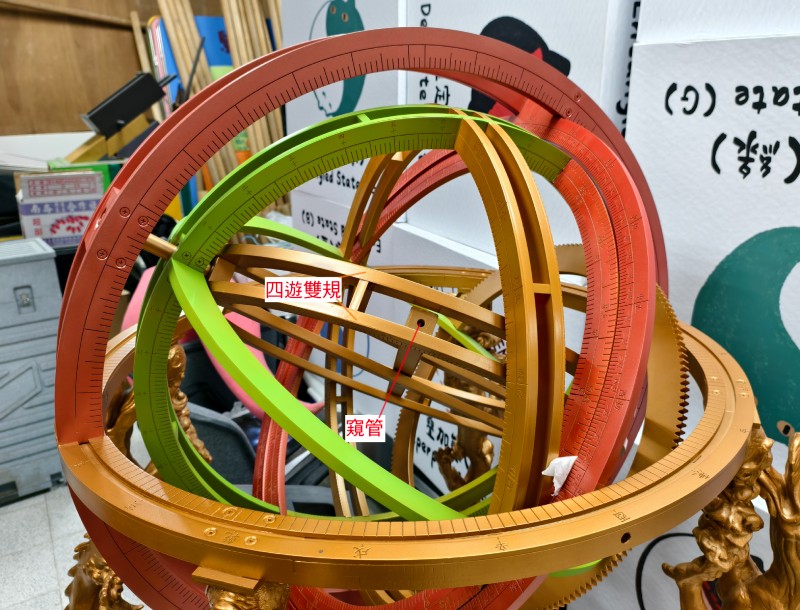

四遊儀（最內層：觀測核心）

構造最為簡練，是直接對準星體的部件：

• 由一組繞極軸旋轉的雙規夾持一根可南北旋轉的「空心窺管」。
• 窺管貫穿環心，功能如同現代望遠鏡的鏡筒。

操作方法一：已知時間尋找天體

此用法邏輯與現代「旋轉星座盤」如出一轍：先對齊觀測當下的日期與時間，即可精確定位某顆恆星。

步驟一：校準日期與時間

• 基準點：六合儀的「外赤道環」刻有時間（幾時幾刻）；三辰儀的「內赤道環」則刻有日期（二十四節氣）。

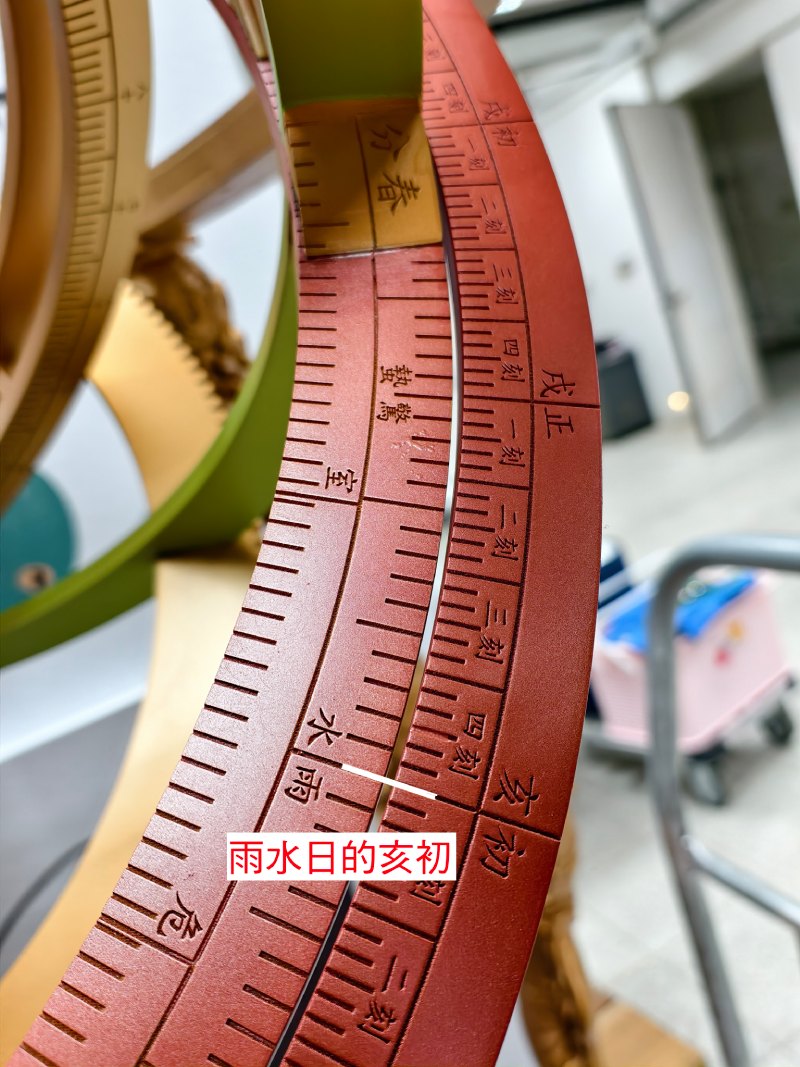

• 操作範例：例如在「雨水」當晚「亥初」（約晚上 9 點鐘）觀測，需旋轉三辰儀將兩刻度對齊並固定。

步驟二：鎖定恆星座標

中國古代採用「入宿度」與「去極度」來標定位置（異於西方的赤經、赤緯）：

星空劃分方式：
• 北極附近分為紫微、太微、天市三垣
• 其他區域以南北向分成 28 條帶狀區域（二十八宿）

二十八宿的寬度不一，劃分原則是沿天球赤道由西向東，遇到明亮或有特色的星就以它為起點開啟新的「宿」。例如室女座的角宿一就是角宿的起點。

這個系統將星空分成四大塊，可對應東南西北、春夏秋冬或青龍、朱雀、白虎、玄武等「四象」概念。每象再細分為七宿，每宿最西邊就是一顆特徵恆星。但是幾千年下來由於地球進動造成的極軸變化，很多恆星歸屬的「宿」已經發生變化，這是個很複雜的問題，講起來很冗長，只好等以後有機會再說明了。

「操作範例：尋找大角星」

根據《開元占經》載，大角星位置為「入亢二度半，去北辰五十八度」。

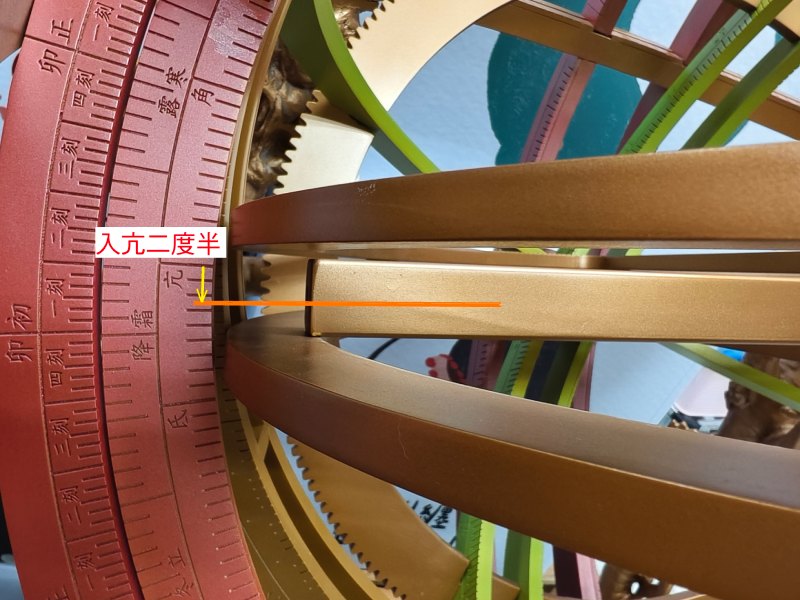

1. 轉動四遊儀雙規，對準內赤道環的「亢」宿起點，再向東偏移 2.5 度。

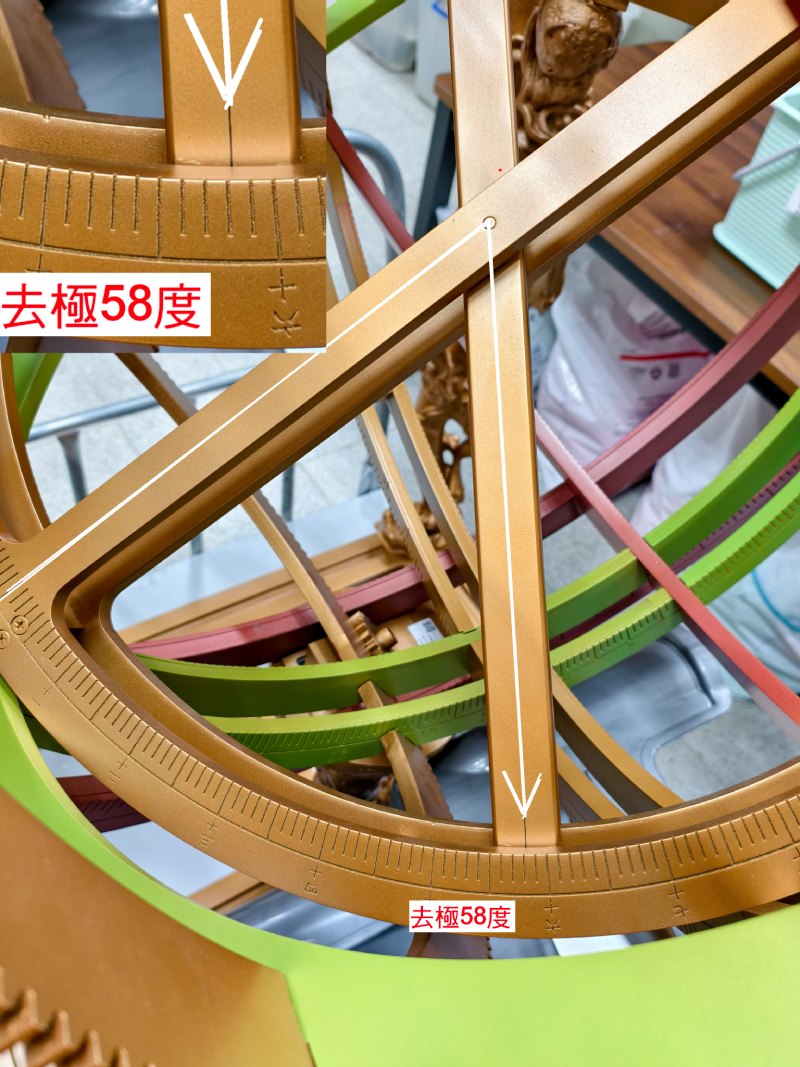

2. 調整窺管仰角，指向「去極度」58 度之位置。

實用技巧：由於地球自轉，星體會持續移動。蘇頌設計的水運動力系統會驅動「天運輪」緩緩旋轉，使窺管及三辰、四遊儀一起轉動維持自動追蹤。即便觀測時雲層遮蔽，待雲開後，星星依然會在視野中心。

使用方法二：觀測未知天體並記錄

古代天文觀測除了每天清點天空中的星星之外，更重要的是留意有無憑空出現的客星。這些突然冒出的天體是天文官最擔心的現象 – 以現代天文學來看，它們可能是新星、超新星、彗星或流星。但無論如何，「天有異象」通常被視為不祥之兆，必須密切監測。

發現異象後的記錄流程

1. 讀取座標：瞄準目標後，從內外赤道環讀取當時時刻，從四遊儀讀取入宿度與去極度。
2. 持續追蹤：等待一段時間，檢查水運渾儀是否能讓目標持續保持在窺管中央。
3. 隔日驗證：隔天（若天氣不佳則隔數日）將先前測得的座標設定好，檢查目標星是否仍在原位。
4. 判斷性質：
   • 若位置不變：可能是新星、超新星或變星
   • 若位置移動：很可能是彗星

太陽觀測：使用黃道座標

三辰儀中還有一組環圈與內赤道環斜交於「春分」與「秋分」位置，這就是黃道環，標示太陽的位置。

黃道與度數系統

黃道是太陽在星空中的運行軌跡。太陽每天移動一點點，365.2422 天後回到原位，因此太陽每日移動的角度被稱為「一度」。

需注意的度數差異：

• 中國古代：一圓周為 365¼ 度
• 西方系統（源自古埃及）：一圓周為 360 度

閱讀古籍時必須注意兩者的差異。

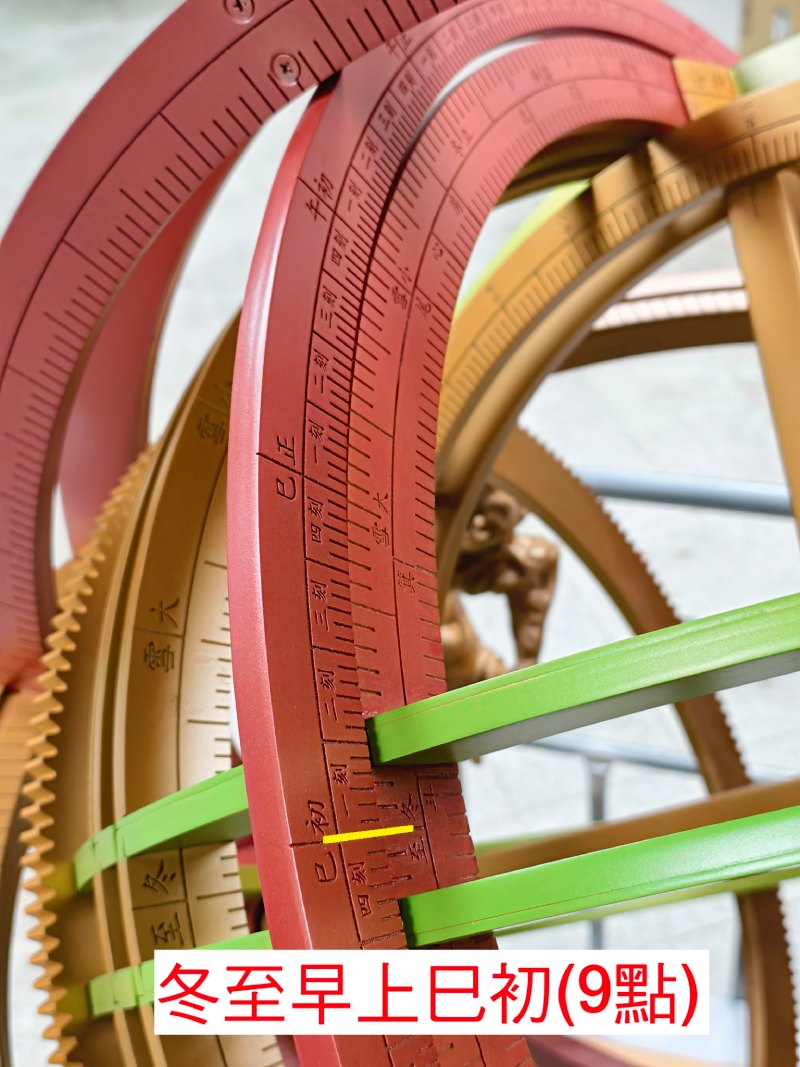

太陽觀測操作

基本設定與觀測恆星相同：

1. 先對準日期與時間
2. 轉動四遊儀，將窺管對準太陽
3. 讀取入宿度與去極度

或者反向操作：根據計算的座標先調好太陽應在的位置，再檢查太陽是否正好在窺管中央。

結語：精密儀器背後的天文智慧

渾天儀體現了中國古代天文學家對宇宙運行的深刻理解。從落下閎的初創，到蘇頌水運儀象臺的登峰造極，再到郭守敬的化繁為簡，每次改良都反映了對觀測精度與實用性的平衡追求。

蘇頌最大的創新是引入自動追蹤系統，用水力驅動讓儀器同步於天體運行，大幅提升觀測的連續性與準確性。相比西方 18 世紀才出現的自動追蹤望遠鏡，蘇頌足足超前了 7 個世紀！

渾天儀的座標系統不僅能精確定位天體，更融入了中國傳統的宇宙觀與哲學思想，將天文、曆法與文化緊密結合。

今天回顧渾天儀，仍能感受到古人「仰觀天文，俯察地理」的求知精神。這座精巧儀器提醒我們：真正的智慧，不在於工具有多先進，而在於如何用有限的資源，解決無限的問題。
